镀层厚度是耐腐蚀的最重要保证条件，镀层厚度越大，耐腐蚀性越好，这已经通过很多加速试验和暴晒试验所证明。

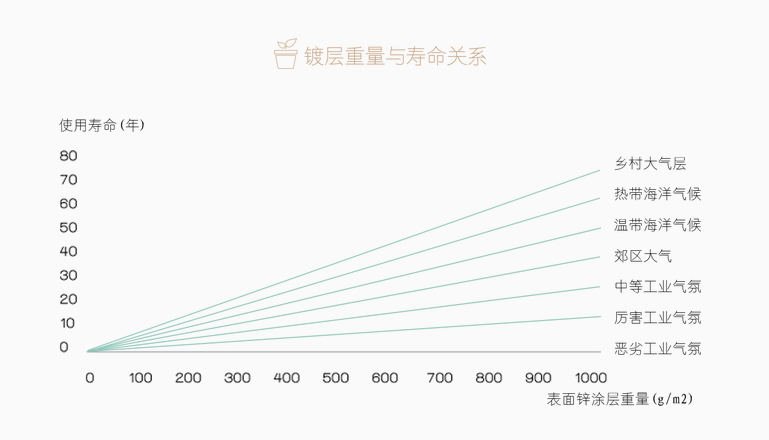

如下图：
对以镀（铝）锌板为基板的彩色钢板来讲，镀层厚度主要影响彩色钢板的切口腐蚀性能。基板越薄，锌层越厚，切口耐腐蚀性能越好。国际目前公认锌比≥100是有效防止彩涂钢板切口腐蚀的保证。以0.5mm基板为例，其单面每平方米镀层含量需达到至少50g。
如何选择涂料的种类
涂层的主要作用体现在视觉效果和保护功能两方面，涂层的颜料可分为有机颜料和无机颜料，有机颜料色泽亮丽；无机颜料一般为浅色，但化学性能及耐紫外线性能优于有机颜料。

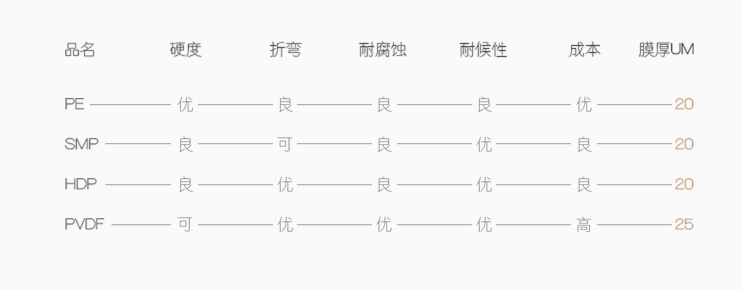

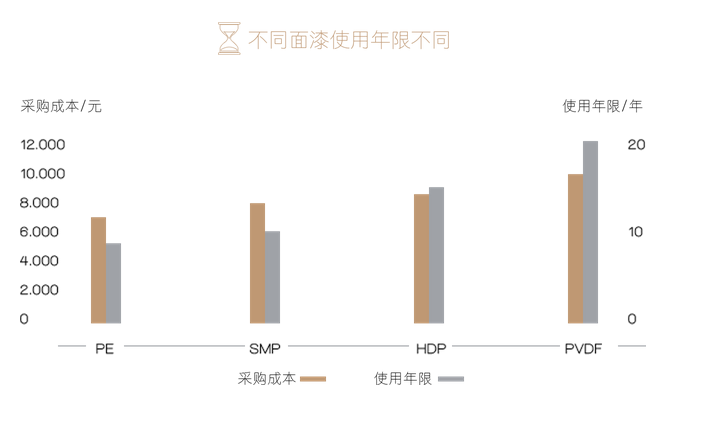

彩色钢板最常用的面漆种类有：聚酯（PE），硅改性聚酯（SMP），高耐久性聚酯（HDP），聚偏氟乙烯（PVDF），每种面漆适应不同的情况，在经济允许的情况下我们建议使用HDP或者PVDF的产品。
对底漆的选择来说，强调附着力和耐腐蚀性的话选用环氧树脂；更关注柔韧性、耐紫外线的话，选择聚氨脂底漆。
对背面涂层来说，如果彩涂钢板使用状态是单板的话，选择两层结构，即一层背面底漆，一层背面面漆。如果彩涂钢板使用状态是复合或夹心板的话，背面一层环氧树脂。
涂层厚度对使用寿命的影响
彩色钢板涂层能起到一定的防腐作用，它利用涂膜隔绝外界的腐蚀物质，但是由于涂膜本身从微观来看还是有孔的，空气中的水汽还是会少量侵入涂层，造成涂层起泡并有可能引起涂膜脱落。对于钢板来讲镀层（镀锌或者镀铝锌）对于钢板的寿命影响更大。
对于同样的涂层厚度，二次涂层要比一次涂层致密，相对而言防腐性更好，使用寿命也就更长。对于涂层厚度根据相关腐蚀试验结果，我们建议正面涂层采用20μm或以上，因为足够的膜厚才能在有效期内防止腐蚀的发生（pvdf由于要求更长的使用寿命涂层厚度要求更厚，通常为25μm以上）。
