▎ 关于宝钢彩板正公差

1. 宝钢彩涂钢板厚度表示方法
宝钢彩涂钢板的订货厚度包括钢板厚度和镀层厚度，不包括涂层厚度（这也是国际惯例），下图为普通聚酯产品的彩涂钢板厚度示意图。

2. 宝钢彩涂钢板厚度控制方法
宝钢彩涂钢板的厚度控制包括冷轧基板厚度的控制、镀层厚度的控制和涂层厚度的控制。其中冷轧基板厚度的控制是通过热轧和冷轧机控制的，宝钢拥有多套先进的热轧和冷连轧机组，因此可以根据用户需求提供从0.35-2.0毫米的任一厚度的彩涂钢板。
镀层厚度通过热镀（铝）锌机组控制，宝钢的多条热镀（铝）锌机组都是通过气刀控制镀层厚度，并拥有在线锌层重量检测，可以使产品镀层厚度均一可控。 涂层厚度的控制是通过彩涂机组完成的，宝钢多条彩涂机组优异的涂层机通过压力、辊速、涂料粘度等工艺参数使得涂层膜厚稳定且均一。

3. 宝钢彩涂钢板厚度公差的控制
彩涂钢板的厚度都存在一定的公差，宝钢彩涂钢板的公差一般采用以订货厚度为目标值的对称公差，例如，订货厚度为0.5毫米厚度的2/1M涂层结构的普通聚酯彩涂钢板，不含涂层的厚度为0.5mm±0.06mm,，含涂层的总厚度为0.53±0.06mm。
宝钢也可以提供公差更小的高级厚度精度的彩涂钢板，例如0.5mm±0.03mm；也可以提供正公差或者负公差的彩涂钢板，例如0.5mm（+0 - +0.06mm）、0.5mm（-0.06 - +0mm）。
建筑用彩涂钢板需要具备一定的承压强度（例如压型拱板），也需要承受各种荷载，因此需要一定的强度和厚度以保持彩涂钢板的刚度。按照不含涂层的计厚方式订货，且按照正负对称公差进行彩涂钢板厚度控制，这种长期的坚持是因为宝钢以确保各建筑物甲方的长期利益为目标。

▎ 关于宝钢特殊彩板及用途

宝钢彩涂钢板种类繁多，除了广大用户熟知的普通聚酯、硅改性聚酯、高耐候聚酯、氟碳等按照树脂种类区分的产品外，宝钢还拥有许多特殊涂层的彩涂钢板，他们的特性和使用建议如下表所示。

▎ 关于特殊环境下彩涂选择的问题

依据宝钢Q/BQB440-2009标准附录中"彩涂板使用环境腐蚀性的描述"，C5环境是最为苛刻的腐蚀环境，指高湿度和腐蚀性工业区、高盐度海滨地区，例如酸洗车间、电镀车间、造纸车间、制革车间、染房等。这些环境下彩涂钢板如何选择呢？
酸洗车间有腐蚀性很强的氯离子和酸性环境，电解铝厂房内有较高氟离子、高温和酸性环境，化学法造纸工业中含有硫酸盐和亚硫酸盐等等，这些具有强腐蚀性离子、高温、酸性的特殊环境对车间厂房的建筑材料有着特殊的需求。我们的建议如下：
1）这些建筑的厂房内是高腐蚀环境，必须在厂房设计时做好通风除尘，以降低腐蚀能力。这样对于车间厂房选择任何建筑材料都是有利的。
2）为了抵抗高腐蚀的环境作用，必须选择高厚度、高耐蚀的特殊涂层，例如总膜厚超过45微米或者60微米的三涂层或者4涂层氟碳彩涂钢板、总膜厚超过60微米、80微米的聚氨酯厚涂层彩涂钢板；必须选择高镀层重量的热镀锌或者热镀铝锌基板。例如镀层重量超过275克/平方米的热镀锌基板、镀层重量超过200或者250克/平方米的热镀铝锌基板；必须注意接触内部腐蚀环境的屋面内板表面涂层厚度和镀层重量的选择，而不是屋面外板；必须注意钢板切口部位的保护和连接件的选择和保护。

▎ 关于宝钢高强度彩涂钢板

1. 什么是高强钢的定义
20 世纪90 年代以前，Q235 钢被广泛应用在建筑结构与桥梁结构中，而在当时Q345 钢被认为是高强度钢材( 以下简称"高强钢")。20 世纪90 年代至今，屈服强度为345 ～ 355 MPa 的钢材逐渐替代了屈服强度235 MPa 的钢材成为主要结构用钢。随着材料科学的进步与冶金制造工艺的发展，更高强度的钢材相继被研发，屈服强度从460 MPa 到1100 MPa。高强钢所代表的牌号范围也有了新的定义。近年来，各国普遍将屈服强度超过420 MPa 的钢材称为高强钢，屈服强度高于690 MPa 的钢材称为超高强钢。

2. 高强钢生产工艺
提高钢材抗拉强度的途径主要有三种: 添加铁与碳以外的化学元素以获得高强度、高断裂韧性、耐腐蚀、耐高温和耐低温等特性;通过热处理工艺得到需要的组织结构并达到预期的力学性能;在结晶温度以下( 通常为常温) 加工，冷作硬化将显著提高钢材的强度和硬度（加工硬化）。
随着强度的提高，钢材的延伸率随之下降，第一种和第二种方式可以使钢材保持尽量高的延伸率，即材料具备较好的屈强比，因此这类钢材作为结构件时，在受到弯曲作用时，设计得当的钢结构具备较好的抗弯能力。第三种方式提高材料强度后，对于普通低碳钢往往造成屈强比接近1。

3. 宝钢高强彩涂钢板的生产
宝钢在高强钢的研究和生产方面走在世界钢铁行业的前列，已经生产出了屈服强度大于1200兆帕的Q
宝钢建筑用彩涂钢板承袭了宝钢在高强钢开发方面的优势，主要生产工艺特点如下表，从表中可以看出，宝钢280、350、420系列是通过添加合金成分使钢板达到一定的强度（第一种强化方式），不是通过改变退火工艺得到的；550系列是通过低温退火，保持了冷轧轧硬态的强度（第三种强化方式）。

4. 建筑用彩涂高强钢使用注意事项
280、350、420级别的结构钢，具备较好的屈强比，易于加工，抗弯性能也很好；在高温情况下，也能保持一定强度的机械性能。550级别的结构钢因采用普通低碳铝镇静钢生产，屈强比接近于1，加工时容易开裂，需要专门的辊压设备成型；在高温时，力学性能降低到300兆帕以下。

▎  关于平板和小波纹板的说明

1）板形定义及控制方法
钢板板形直观来说是指板带材的翘曲度，其实质是板带材内部残余应力的分布。只要板带材内部存在残余应力，即为板形不良。如残余应力不足以引起板带翘曲，称为"潜在"的板形不良；如残余应力引起板带失稳，产生翘曲，则称为"表观"的板形不良。
常见的板形缺陷有边部波浪、中间波浪、单边波浪、二肋波浪和复合波浪等多种形式。

板型缺陷类型　

板形的表示方法有相对长度差表示法、波形表示法、张力差表示法和厚度相对变化量表示法等多种方式。其中前两种方法在生产控制过程中较为常用。波形表示法比较直观（常称作翘曲度或者急峻度），测量方法如下：

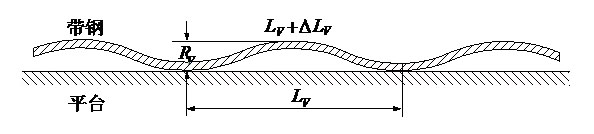

从翘曲的带钢切取一段置于平台上，如将最短纵条视为一直线，最长纵条视为一正弦波，以翘曲波形来表示板形，称为翘曲度（急峻度），其中Rv表示波幅（浪高），Lv表示波长（浪距）。

为了得到高质量的轧制带材，必须随时调整轧辊的辊缝去适合来料的板凸度，并补偿各种因素对辊缝的影响。对于不同宽度、厚度、合金的带材只有一种最佳的凸度，轧辊才能产生理想的目标板形。因此，板形控制的实质就是对承载辊缝的控制，与厚度控制只需控制辊缝中点处的开口精度不同，板形控制必须对钢板宽度跨距内的全辊缝形状进行控制。改善和提高板形控制水平，需要从两个方面入手，一是从设备配置方面，如采用先进的板形控制手段，增加轧机刚度等；二是从工艺配置方面，包括轧辊原始凸度的给定、变形量与道次分配等。

2）宝钢彩涂钢板板形实物质量水平
宝钢拥有先进的热轧机和冷连轧机和控制工艺，在板形控制上走在世界的前列。冷轧轧制之后在热镀（铝）锌机组上同时配备了平整机和拉轿机，使退火之后的镀锌钢板板形平直度进一步提高。
正常的宝钢彩涂产品的板形急峻度控制在1.5%以下。对于特殊高板形要求的产品，我们在冷轧轧制和热镀（铝）锌机组进行更加精细的控制，板形水平如表所示：

3）用户使用注意事项
对于辊压成型变形较为复杂的建筑板型，宝钢普通板形精度的彩涂产品即可满足加工要求。 对于较小变形的平板板型，可以选择用途代码为O233的产品；如果是夹芯板加工，请关注聚氨酯发泡材料的密度不能过低。
对于几乎没有变形（只有边部折弯）的平板板型，建议选择用途代码为O243的彩涂产品，如果是夹芯板加工，请关注聚氨酯发泡材料的密度不能过低。

▎  关于宝钢彩涂钢板订货需要注意的问题

1. 上海佰金实业有限公司为宝钢股份有限公司（上海宝钢）、宝钢股份黄石涂镀板有限公司（宝钢黄石）、江阴宗承钢铁有限公司（尚兴中国）、烨辉中国一级代理商，专业销售彩涂卷板、镀铝锌本色板、镀锌等金属镀面钢品。

2. 订购产品前，首先需要了解产品的具体用途，以及所需彩板强度级别（屈服强度或抗拉强度）。

3. 其次详细告知彩板的具体规格、镀锌量、彩涂（涂层结构、涂料类型、颜色）、镀铝锌（表面处理类型）、卷重、卷径、包装要求。

4、交货期：宝钢由于是全流程生产制造，产品都是按需定制，因此目前执行的是当月15号前订货，次月底前交货的模式，正常彩涂板的生产周期为22天～45天。
